TDK-2202/3（電動窗開關）

轎車、新能源車。

技術要求

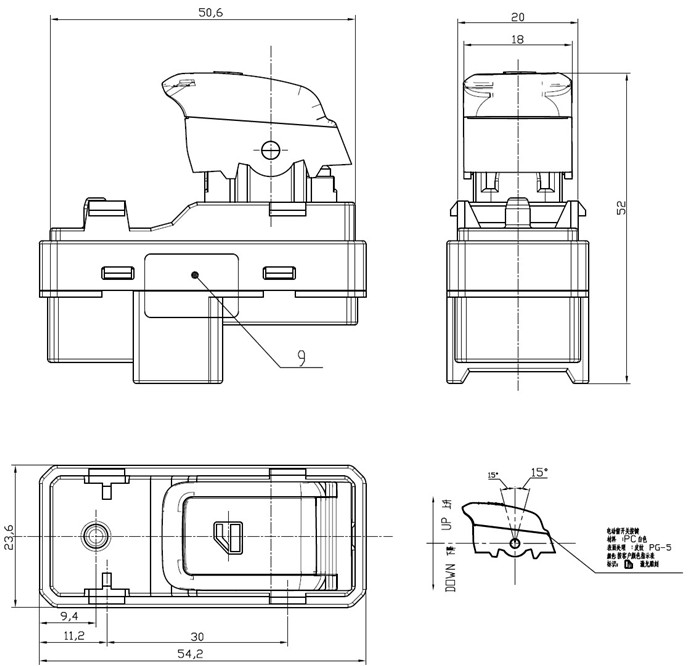

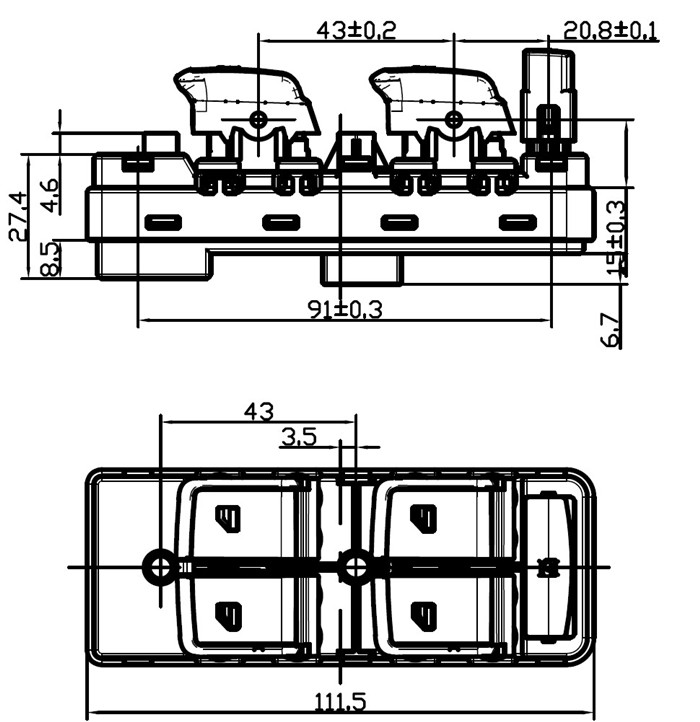

1 按圖示位置裝配到位,按鍵轉動靈活、無卡滯等現象;

2 額定電壓:12V 工作電壓范圍：9~16V

開關承載最大電流:25A 電機堵轉開關保護電流：12±0.7A;

3 工作溫度范圍:-40°C~80°C;

4 電壓降:≤300mV;

5 絕緣抵抗:在50Hz實際正弦波550V電沖擊下,各絕緣體之間(外殼之間、導電端子之間)不被擊穿,絕緣電阻≥5M?;

6 按鍵力:5±1.5N;

7 開關標識采用鐳射雕刻工藝;

8 開關上圖形標志應符合ISO2575的規定;

9 耐久性疲勞要求:30000次試驗后性能應滿足開關功能要求;

10 產品適用標準:QC/T198-1995汽車用開關通用技術條件;
